スマートのシフトレバーの方向を逆にする装置に挑戦(^_^;)

以前、ロードスターオーナー様に


スマートのシフトレバーは

前に倒すとギアアップって

人間工学的、世間的に


逆ですよね~


と相談をいただき、

何とかならないかなと言うことで


ロードスターのシフト周りの

配線図を手に入れて

どの配線がシフトアップとシフトダウンを

担当しているか調べました



そして、実際にロードスターで

コネクタからピンを外し

4番と8番を入れ替えた所


見事にシフトが逆になりました(^O^)



が。。。


バックギアに入ようとした時

メータ表示がゼロになり


バックギアーに入らない(T_T)


完全に失敗です・・・


普通のスイッチオンオフではなく

CAN通信にも影響している様です


ま、当たり前ですが・・・


ロードスターのオーナー様は

シフトレバーを

前後反対に装着することにより



シフトレバーの逆操作を実現しています(^O^)


私のスマートは

クーペもロードスターも

ハンドルにシフトがあるので

あまり気にならなかったのですが


たまにシフト操作をすると

やはり逆だな~


と思いますので

簡単な装置で逆に出来ないか

再度挑戦することにしました(^O^)



閃きました(^_-)-☆


要するにバックにするときに

配線をクロスから標準に

戻せばいいんだ!!



それなら、リレー1個

スイッチ1個


1000円以内で作れるぞ!!

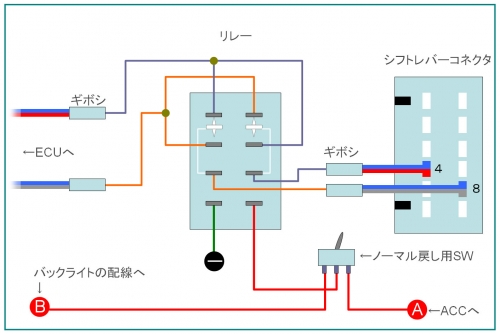

シフトリバース回路図

構造は簡単です(^O^)


リレーの動作コイルに電流が来ていない時は

シフトの配線が逆になっています


リレーの動作コイルに

バックライトの電流を供給してあげて

バックに入った瞬間に

シフトの配線を元に戻すという作戦です(^O^)



バックランプが付くタイミングでは

遅すぎる場合も考えられるので


 要するに失敗ですが・・・


常に正常な配線を保てる

スイッチも付加しました(^O^)

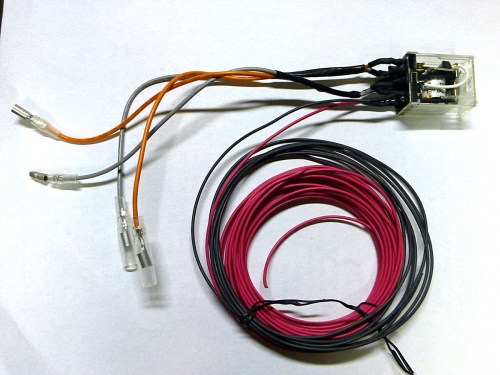

実際に余っていたリレーを使って

作ってみました(^O^)


リレー

適当なスイッチがなかったので

現状ではスイッチはありません(^_^;)


回路図では少し複雑に見えるのですが

実際の配線はチョー簡単です

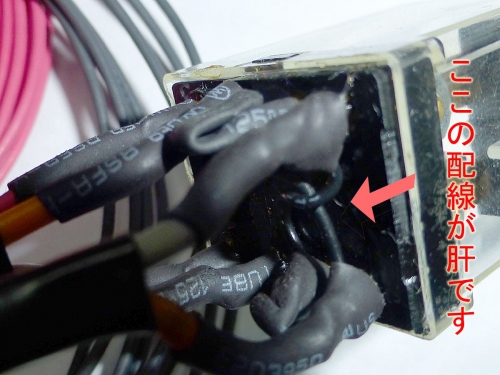

リレーの後ろ側に

クロスするための配線が有るだけです



リレー肝


こんな簡単な事で

成功するかな~


と思いつつですが、


作業的には

シフトの部分のカバーを外して

シフトアップダウンの配線にギボシを付け、

適当なところにスイッチを付けて

バックランプ配線と、キーのところの
イグニッションONの配線に
プラス側とマイナス側を繋げば

完了です!!


失敗しても、

スイッチを常時正常の配線側にしておけば

問題有りません(^O^)


そんなんじゃダメだよ~

と言う天の声が聞こえてきそうですが・・・


ダメ元でアイデアを試すの


結構楽しいかも(^_-)-☆
